중국 원스톱 용접 테이블 공장
WUXI LEMAR는 용접 플랫폼 생산에 수년간의 경험을 보유하고 있으며 당사 제품은 미국, 유럽, AU 및 중동 지역으로 수출됩니다.
당사의 3D 용접 테이블은 CE 인증을 받았으며 품질이 보장됩니다.

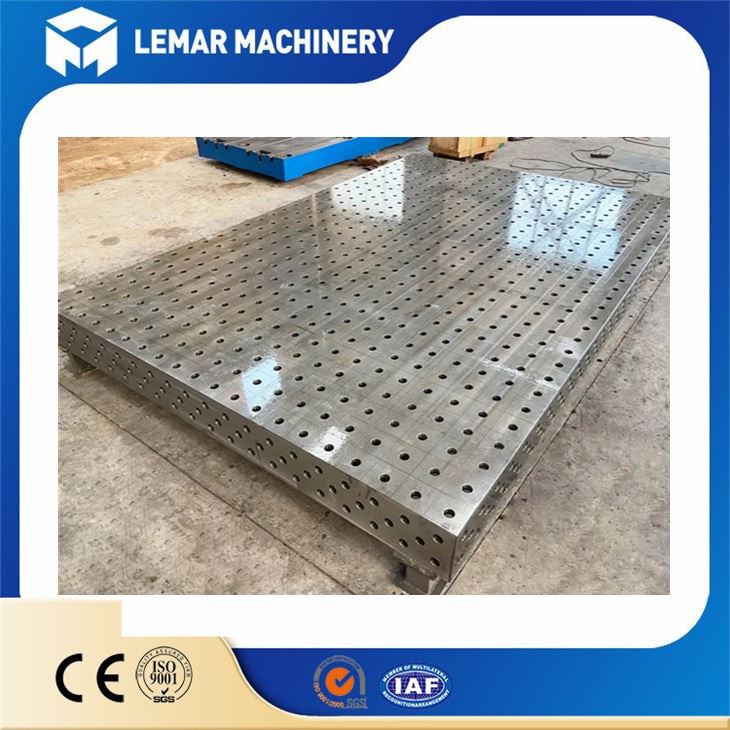

엔진 프레임용 3D 용접 테이블
엔진 프레임용 3D 용접 테이블고정밀 그리드 플랫폼(일반적으로 표준 구멍 배열 포함)과 일련의 표준화된 고정 장치 구성 요소(예: 클램프, 지지 블록, 코너 시트, 압력 암, 위치 핀 등)를 기반으로 하는 용접 고정 장치 시스템입니다.
이를 통해 엔지니어는 다양한 모양과 크기의 엔진 프레임(소형 드론 엔진 브래킷부터 대형 해양 디젤 엔진 베이스까지)에 대해 일치하고 매우 안정적인 3차원 용접 설비를 '빌딩 블록' 방식으로 신속하게 구성할 수 있습니다.{0}}
제품 매개변수
제품 세부정보
| D28mm | D16mm | |||
| 800*1000*200 | 1500*1500*200 | 2000*5000*200 | 800*1000*100 | 1500*1500*100 |
| 800*1200*200 | 1500*2000*200 | 2500*4000*200 | 800*1200*100 | 1500*2000*100 |
| 1000*1000*200 | 1500*2500*200 | 3000*3000*200 | 1000*1000*100 | 1500*2500*100 |
| 1000*1200*200 | 1500*3000*200 | 3000*4000*200 | 1000*1200*100 | 1500*3000*100 |
| 1000*1500*200 | 1500*4000*200 | 1000*1500*100 | ||
| 1000*2000*200 | 2000*2000*200 | 1000*2000*100 | ||
| 1000*3000*200 | 2000*2500*200 | 1000*3000*100 | ||
| 1200*1200*200 | 2000*3000*200 | 1200*1200*100 | ||
| 1200*2400*200 | 2000*4000*200 | 1200*2400*100 | ||
엔진 프레임용 3D 용접 테이블 소재
| 주철과 Q355의 비교: | ||
| 측면 | 주철 | Q355(구조용 강철) |
| 응용 | 엔진 블록, 공작 기계 베이스, 파이프, 조리기구(예: 주철 팬). | 구조적 뼈대(건물, 교량), 선박, 압력 용기, 기계. |
| 장점 | 비용-효율적, 내마모성-, 우수한 진동 감쇠. | 강도-대-중량 비율이 높고 연성이 있으며 동적 하중에 적합합니다. |
| 제한 사항 | 부서지기 쉽고 주조 후 기계 가공이 어렵습니다.- | 열악한 환경에서 부식 방지가 필요합니다. |
제품특징
엔진 제조의 장점
핵심 이점:
★납품 주기 단축: 엔진 프레임용 3D 용접 테이블을 사용하면 설계부터 고정 장치 준비까지의 시간이 몇 주에서 몇 시간 또는 며칠로 단축됩니다.
★비용 절감: 특수 설비의 설계, 제조, 보관 및 유지 관리에 드는 많은 비용을 제거합니다.
★품질 및 일관성 향상:-고정밀 위치 지정은 기본적으로 각 프레임의 기하학적 일관성을 보장합니다.
★복잡한 구조 처리: 엔진 프레임과 같이 여러 평면과 각도가 있는 공간 프레임 구조를 다루는 데 특히 능숙합니다.
★자동 통합 지원: 용접 로봇 및 포지셔너와 쉽게 통합하여 유연한 자동 용접 장치를 구축할 수 있습니다.
제품 응용
►신청 링크:
1. 구성 요소 위치 지정 및 조립: 복잡한 프레임의 다양한 구성 요소(일반적으로 강판, 형강 또는 주물)를 3-차원 공간의 설계된 위치에 정확하게 배치하여 모든 장착 구멍, 베어링 시트 및 접합 표면의 치수와 기하학적 공차를 보장합니다.
2. 용접 공정 중 고정: 엔진 프레임용 3D 용접 테이블은 용접 공정 전반에 걸쳐 견고한 지지력을 제공하여 열 입력으로 인한 통제되지 않은 변형 및 수축을 방지합니다.
3. 측정 및 검사 벤치마크: 플랫폼과 구성 요소 자체는 워크스테이션에서 품질 검증을 수행하기 위해 좌표 측정기 또는 휴대용 측정 암을 사용하여 온라인 검사를 위한 벤치마크 역할을 할 수 있습니다.
4. 병렬 작동 및 신속한 모델 변경: 여러 워크스테이션의 플랫폼에서 여러 프레임을 병렬로 조립할 수 있습니다. 생산 변경 시 고정 장치 구성 요소만 분해 및 조립하면 되므로 준비 시간이 크게 단축됩니다.
관련 인증

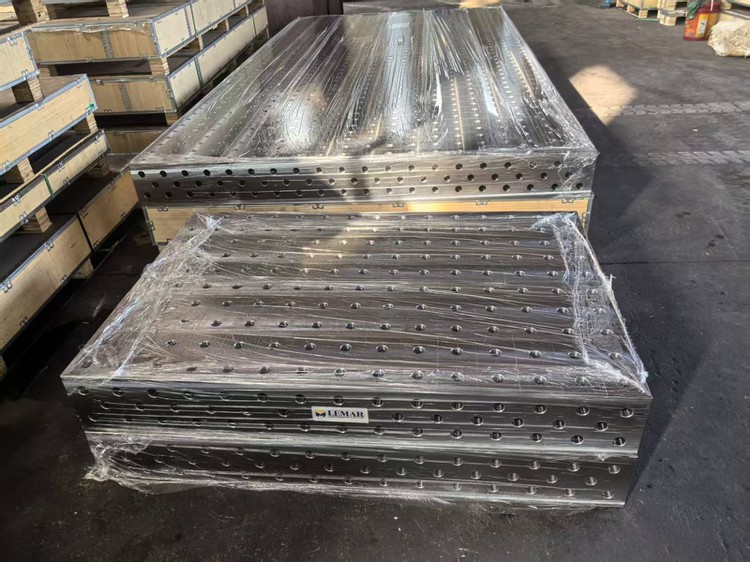

제품 배송
어떤 교통수단을 채택해야 할까요?
우리는 일반적으로 바다를 통해 해외로 물품을 보냅니다. 당사의 포장은 수출기준에 맞는 나무상자 포장으로 함과 동시에 도착지 통관에 필요한 각종 서류를 제공해 드립니다.
우리는 일반적으로 CIF/FOB/EXW 무역 조건을 사용하며 특별한 요구 사항이 있는 경우 이를 해결해 드립니다.
고객 리뷰
FAQ
질문이 있나요?
01. 주문 리드타임은 언제입니까?
02.용접 플랫폼의 재료 선택 방법
• 비용 효율성 및 일반적인 고하중 강조: 충분한 응력 완화 처리를 거친 구조용 강철 플랫폼을 선택합니다.
03.어떤 결제수단이 지원되나요?
04.수출을 위해 어떤 서류를 제공하나요?
05. 주문은 어떻게 하나요?
06.귀사 공장을 방문하는 것이 가능합니까?
엔진 프레임용 3D 용접 테이블은 용접 툴링 분야의 현대 첨단 제조 및 "Industry 4.0" 개념의 전형적인 구현입니다. 표준화, 모듈화, 디지털화를 통해 엔진 제조 시 프레임 부품 용접의 정밀도, 유연성 및 효율성이라는 핵심 문제를 해결합니다. 이는 맞춤형, 빠른-응답 및 고품질-엔진 제품에 대한 오늘날의 시장 요구에 특히 적합합니다. 이는 단순한 "테이블"이 아닌 완전한 유연한 제조 솔루션입니다.
