제품 설명

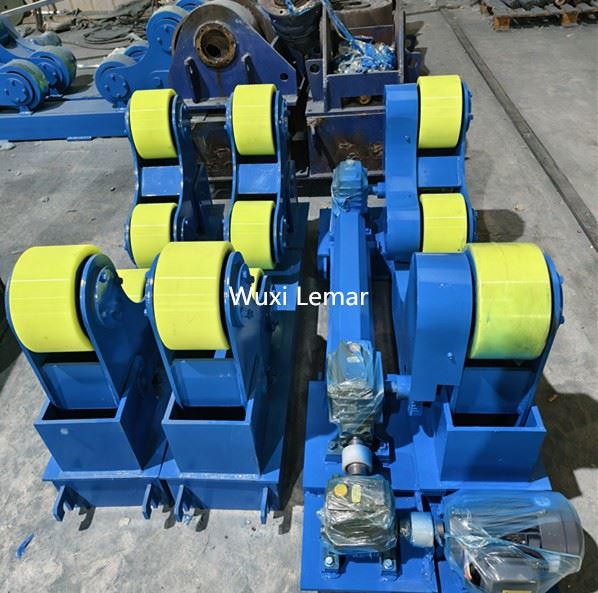

용접 회전 장치라고도 불리는 당사의 20톤 탱크 터닝 롤은 둘레 용접, 조립, 연마 및 라이닝을 위한 원통형 탱크 역할을 합니다. 풀 세트에는 구동 장치 1개와 아이들러 장치 1개가 포함되어 20톤을 균등하게 지탱할 수 있습니다.
자체 정렬 설계가 특징인 이 제품은 수동 롤러 조정 없이 다양한 탱크 직경을 자동으로 조정합니다. VFD 제어 및 내마모성-PU 롤러를 사용하여 장기간 SAW, MIG 및 TIG 자동 용접을 위해 미끄러짐 없이 원활하게 회전합니다-.
탱크 공장의 필수 보조 장비인 이 20톤 탱크 회전 롤은 균일한 둘레 용접을 보장하고 인건비를 절감하며 수동 무거운 탱크 회전으로 인한 위험을 제거합니다.
표준 기술 매개변수
| 목 | 사양 |
|---|---|
| 모델 | ZTG-20개의 자동 정렬 탱크 터닝 롤 |
| 정격 적재 용량 | 20톤 (드라이브 10t + 아이들러 10t) |
| 적용 가능한 탱크 직경 | 500mm – 3500mm |
| 롤러 재질 | 폴리우레탄PU(스틸롤러 옵션) |
| 롤러 치수 | Φ300×140mm |
| 회전 속도 | 0.1 ~ 1 rpm, VFD 무단계 조절 가능 |
| 드라이브 모드 | 이중 모터 웜기어 동기 구동 |
| 모터 파워 | 0.75kW × 2 |
| 제어 시스템 | 독립형 전기 캐비닛 + 유선 원격 펜던트 |
| 인증 | CE, ISO9001 |
탱크 회전 롤은 경도가 높은-PU 롤러와 탱크 외벽 사이의 마찰에 의존하여 원통형 용기를 조정 가능한 일정한 속도로 회전시킵니다.
01
한 쌍의 구동 및 아이들러 탱크 터닝 롤에 저장 탱크, 보일러 배럴 또는 압력 용기를 놓습니다.
02
이중 구동 모터는 강력한-웜 감속기를 통해 전면 롤러로 동력을 전달합니다.
03
VFD 컨트롤러는 유선 원격 펜던트를 통해 회전 속도를 정방향/역방향으로 조정합니다.
04
꾸준한 회전 운동은 지속적인 자동 둘레 용접을 위해 탱크 용접 라인을 평평한 수평 위치로 유지합니다.
주요 특징
자체 정렬 구조-
당사의 탱크 회전 롤은{0}}수동 보정 없이 폭이 500~3,500mm인 탱크의 롤러 각도를 자동 조정하여 대량 탱크 생산을 위한 설정 시간을 60% 단축합니다.
헤비-부하용 안정 프레임
두껍고 어닐링된 탄소강 베이스는 20톤 전체 하중 하에서 변형을 방지하고 탱크를 균일하게 지지하여 압입 및 뒤틀림을 방지합니다.
내마모성-PU 롤러
표준 300×140mm 고밀도-PU 롤러는 진동을 완충하고 탄소 및 스테인레스 스틸 탱크에 대한 긁힘 방지-, 조용한 작동을 제공합니다. 고온-온도 용접을 위한 강철 롤러 옵션.
VFD 무단 속도 제어
디지털 디스플레이로 0.1~1rpm 속도 조절 가능, 정밀 용접 및 연마를 위한 부드러운 변속. 자동 탱크 용접 라인용 용접 컬럼 붐 조작기와의 연계를 지원합니다.
안전하고 간단한 조작
독립 캐비닛 + 휴대용 리모컨
과부하, 과{0}}전류 및 비상 정지 보호
듀얼 동기 모터로 탱크 미끄러짐 방지
사용자 정의 가능
맞춤형 롤러 폭, 직경 범위, 리프팅 프레임, -편류 방지 장치, 무선 리모컨 및 매우 긴 쉘을 위한 추가 아이들러 장치-. 모든 탱크 터닝 롤은 배송 전 24시간 전체{4}}부하 테스트를 통과합니다.
폭넓은 적용
당사의 대형-탱크 터닝 롤은 모든 산업 분야에 사용됩니다.
원통형 금속 용기 제조, 다음에 이상적인 장비:
화학 및 석유 저장 탱크 제작
1. 원유 탱크, 약액 스테인레스 스틸 저장 탱크, 지하 연료 탱크 쉘의 원주 심 용접.
풍력 타워 제조
중간-섹션 원통형 윈드 타워 쉘 자동 수중 아크 용접은 기둥 붐 용접 조작기와 일치합니다.
압력 용기 및 보일러 생산
2.ASME 표준 보일러 배럴, 열교환기 쉘, 가스 분리기, 소형 극저온 용기 둘레 조립 용접.
파이프라인 및 수처리 장비
4.대구경-정수 필터 탱크, 하수 처리용 강철 탱크, 산업용 파이프라인 사전 제작 및 부식 방지 라이닝-.
제품 포장
제품인증서
자주 묻는 질문
Q1: 탱크 터닝 롤은 무엇을 위해 사용됩니까?
+
-
A: 탱크 회전 롤(용접 회전 장치라고도 함)은 무거운 원통형 탱크, 압력 용기 및 파이프를 꾸준히 회전시켜 원주 용접, 조립, 연마 및 부식 방지 라이닝 작업을 자동으로 완료합니다.{0}}
Q2: 20톤 탱크 터닝 롤이 긁힘 없이 스테인레스 스틸 탱크와 함께 작동할 수 있습니까?
+
-
A: 예, 표준 PU 롤러는 스테인레스 스틸 탱크 표면을 긁힘 없이 완전히 보호합니다. 고온-온도 합금 탱크를 처리하는 경우 대체품으로 견고한 강철 롤러를 공급할 수 있습니다.
Q3: 조정형보다 자체 정렬 탱크 터닝 롤이 더 나은가요?
+
-
답변: 자체 정렬 탱크 터닝 롤은 다양한 탱크 직경을 자동으로 조정하고, 수동 롤러 간격 조정이 필요 없으며, 다중 사양 탱크 대량 생산을 위한 효율성이 더 높습니다. 나사 조절식은 더 낮은 예산으로 고정된 단일{2}}직경 탱크 작업장에 적합합니다.
Q4: 이 20톤 탱크 터닝 롤을 용접 컬럼 붐과 일치시킬 수 있습니까?
+
-
A: 완벽하게 호환됩니다. 무인 자동 거스 용접 생산 라인을 위한 탱크 터닝 롤과 용접 조작기 간의 동기 연결 제어를 지원합니다.
Q5: 탱크 터닝 롤의 MOQ는 무엇입니까?
+
-
A: MOQ는 1세트이며, 1세트에는 드라이브 장치 1개와 아이들러 장치 1개가 포함됩니다. 매우 긴 탱크 포탄을 위해 추가 보조 아이들러 세트를 추가할 수 있습니다.-
