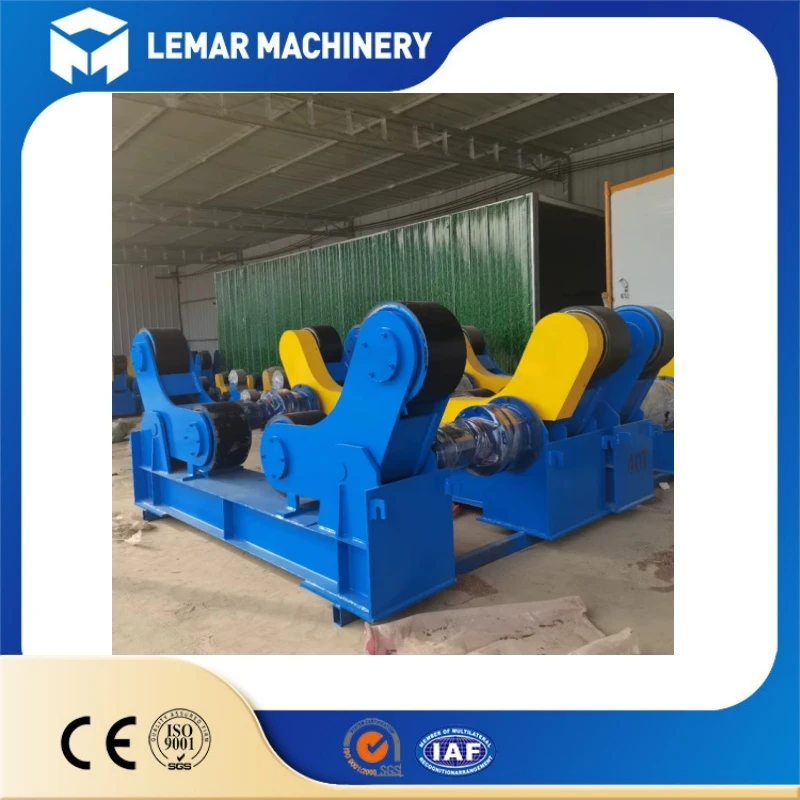

30톤 중량-작업 전문 파이프 용접 회전 장치보일러 및 압력용기 자동용접용
제품소개

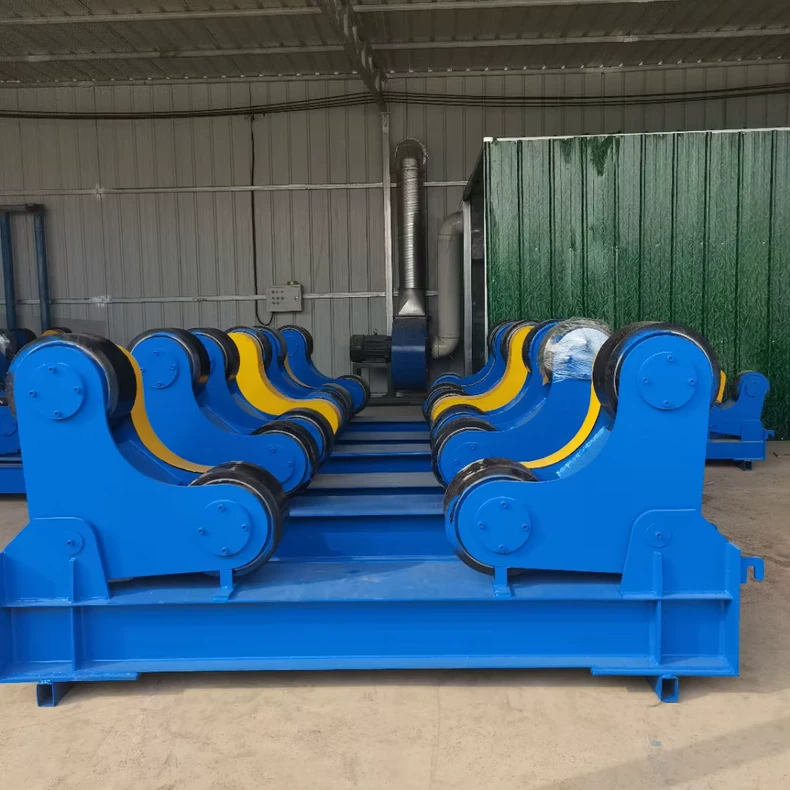

이것30톤 중량-작업용 전문 파이프 용접 회전 장치대구경 파이프, 보일러 배럴 및 압력 용기 배치 용접 생산에 맞게 -맞춤형으로 제작되었습니다.- 이는 매우 견고한 고하중 프레임 구조를 채택하고 높은-토크 듀얼 드라이브 시스템과 일치하며 롤러 간격의 유연한 조정을 지원합니다. 예약된 동기 제어 인터페이스를 통해 다음과의 연결이 가능합니다.용접 조작기 및 용접 로봇, 장기간 중단 없이 파이프 거스 용접 작업을 수행할 수 있도록 안정적이고 꾸준한 회전 성능을 제공합니다.-
기술적인 매개변수 테이블
| 매개변수 항목 | 특정 사양 |
|---|---|
| 정격 부하 | 30톤 |
| 적용 파이프 외경 | Φ600~4200mm |
| 롤러 조정 모드 | 수동 리드 스크류 조정 |
| 회전 선형 속도 | 60~950mm/min 무단계 조절 가능 |
| 구동구조 | 듀얼 모터 듀얼 드라이브 |
| 롤러 재질 | 내마모성-두꺼워진 PU |
| 단일 모터 전력 | 5.5kW |
| 총 설치 전력 | 11kW |
| 제어 모드 | 인버터 주파수 제어 |
| 동기식 인터페이스 | 자동화된 용접 연결을 위해 예약됨 |
| 표준 입력 전압 | 380V/50Hz |
| 맞춤형 전압 | 415V, 220V 사용 가능 |
| 최대 허용 공작물 편심 | 180mm 이하 |
| 적용 공작물 | 대형파이프, 보일러실린더, 압력용기, 탱크본체 |
| 보호 등급 | IP54 |
| 인증 | CE 인증 |
표준 액세서리 및 옵션 맞춤화
표준 공장 액세서리
1. 응력-고하중-부하 일체형 하중-베어링 프레임

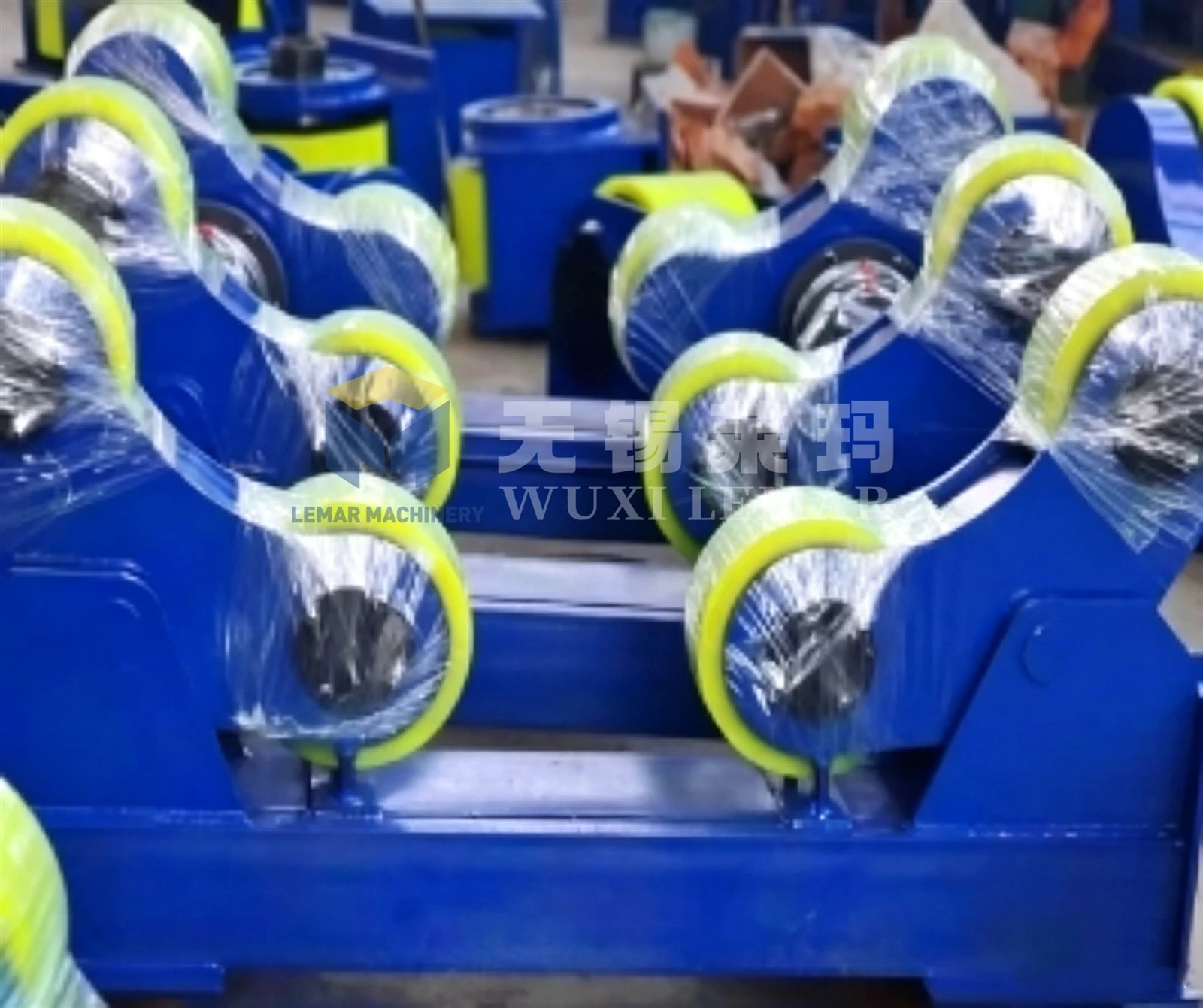

2. 내마모성 PU 구동 롤러-
3. 독립적인 주파수 변환 제어 캐비닛

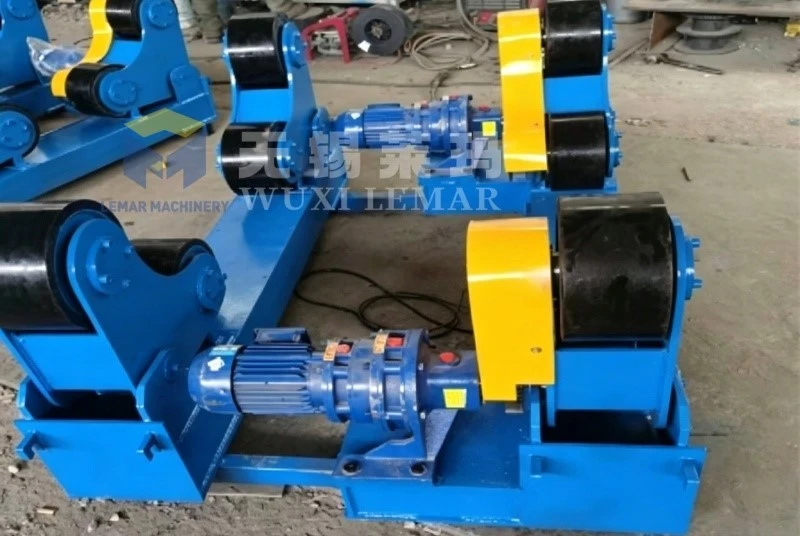

4. 완벽한 듀얼 드라이브 모터 및 감속기 세트
5. -오프셋 방지 축 제한 배플
선택적 맞춤형 업그레이드 항목
1. 전동식 자동 롤러 간격 조정
2. 고-고열 용접용 고내열 금속 롤러
3. 스테이션 이동 결함에 대한 잠금 가능한 모바일 캐스터.
4. 용접로봇 전용 연동모듈
5. 원격 무선 제어판
핵심 장점
중하중-부하-베어링 구조
풀림 처리된 두꺼운 일체형 강철 프레임은 전체 30t 하중에서도 변형 없이 견고하게 유지되며 편심 및 진동에 대응하여 안정적인 용접 성형을 제공합니다.
전문적인 일정한-속도 용접 제어
주파수 속도 제어는 전체 범위에 걸쳐 일정한 선형 속도를 제공하고 수중 아크 및 원주 용접의 속도 변화로 인한 용접 결함을 방지합니다.
유연한 조정으로 다양한 파이프 크기 적용
조정 가능한 롤러 간격은 다양한 파이프 직경, 절단 장비 투자 및 바닥 공간 점유를 수용합니다.
안정적인 동기식 연결 확장 자동화
예약된 신호 포트는 조작기 및 용접 로봇과 원활하게 연결됩니다. 실시간-속도 동기화로 무인 지능형 용접이 가능합니다.
내마모성-롤러 보호 파이프 표면
대형 PU 롤러는 파이프 외부에 긁힘이나 찌그러짐 없이 부드럽게 접촉하여 서비스 수명을 연장하고 유지보수 중단을 줄입니다.
안정적인 연속 순환--시계 작동
높은-토크 듀얼 드라이브 장치는 높은 과부하를 견디고 24시간 논스톱 작동을 지원하여 대량 생산 일정에 맞는-
응용 시나리오
1. 대형 이음매없는 강관, 합금 파이프 둘레 자동 용접
2.Boiler 배럴, 대형 압력 용기 전문 제조 생산 라인
3.해외 파이프라인, 화학 두꺼운-벽 파이프 일괄 처리
4. 용접 조작기와 일치하는 중형 탱크 본체 무인 자동 용접 워크 스테이션
5. 원격 무선 제어판
기업인증
고객 피드백
제품 포장
자주 묻는 질문
Q1: 긴 연속 파이프 용접을 지원합니까?
+
-
A1: 물론이죠. 강화된 고하중 구조와 고{2}}토크 구동 시스템은 24-시간 무정지 안정적인 작동을 지원하여 장기간 연속 파이프 용접 요구 사항을 완벽하게 충족합니다.
Q2: 자동 용접 장비와 동기화할 수 있나요?
+
-
A2: 동기 신호 인터페이스는 사전-예약되어 있습니다. 속도 불일치로 인한 용접 품질 문제를 방지하기 위해 용접 조작기와 로봇 시스템을 사용하여 실시간-속도 일치를 실현할 수 있습니다.
Q3: 롤러로 인해 파이프 표면이 긁힐 수 있나요?
+
-
A3: 두꺼운 PU 롤러는 부드러운 접촉 설계를 채택하고 압력을 고르게 분산시켜 파이프 외벽에 흠집이나 움푹 들어간 부분을 남기지 않고 완성된 파이프의 표면 품질 표준을 준수합니다.
Q4: 해외 공장에 맞게 전압을 맞춤 설정할 수 있나요?
+
-
A4: 표준 380V/50Hz를 사용할 수 있습니다. 415V, 220V 및 기타 현지 전원 공급 장치 사양을 글로벌 작업장 전력망에 맞게 맞춤 설정할 수 있습니다.
Q5: 하나의 장치로 다양한 직경의 파이프를 장착할 수 있습니까?
+
-
A5: 롤러 스팬은 조정 가능하며 광범위한 파이프 외경을 포괄합니다. 단일 장치는 다양한 파이프 생산을 위해 여러 파이프 사양을 유연하게 처리할 수 있습니다.
